Aplikasi Tugas Besar

Rangkaian Garasi Otomatis

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

Tujuan[KEMBALI]

1. Membuat rangkaian garasi otomatis
2. Memahami cara kerja rangkaian garasi otomatis

Alat dan Bahan[KEMBALI]

Alat

1. Sumber Tegangan



2. Voltmeter

Voltmeter adalah perangkat elektronik yang berfungsi untuk mengukur tegangan dalam rangkaian  listrik. Voltmeter dalam rangkaian dipasang secara paralel pada dua buah titik yang diukur.

Bahan

1. Sensor IR

FEATURES
• Improved immunity against HF and RF noise
• Low supply current
• Photo detector and preamplifier in one package
• Internal filter for PCM frequency
• Supply voltage: 2.5 V to 5.5 V
• Improved immunity against optical noise
• Insensitive to supply voltage ripple and noise

2. Sensor PIR

Features
• 3.0 − 5.75 V Operation
• −40 to 85°C
• 14 Pin SOIC Package
• Integrated 2−Stage Amplifier
• Internal LDO to Drive Sensor
• Internal Oscillator with External RC
• Single or Dual Pulse Detection
• Direct Drive of LED and OUT
• This is a Pb−Free Device Typical

Applications
• Automatic Lighting (Residential and Commercial)
• Automation of Doors
• Motion Triggered Events (Animal photography)

3. LDR





4. Gerbang NOR 74LS02

5. Inverter 74LS04

6. 4556 Decoder/Demux

7. J-K Flip-Flop 74ALS112

8. Transistor 2N1711

FEATURES
• High current (max. 500 mA)
• Low voltage (max. 50 V).

APPLICATIONS
• DC and wideband amplifiers.

9. Relay

10. Dioda 1N4001

FEATURES

-Low forward voltage drop

-High current capability

-High reliability

-High surge current capability

PACKAGING INFORMATION

-Case: Molded plastic

-Epoxy: UL 94V-0 rate flame retardant

-Lead: Axial leads, solderable per MIL-STD-202, method 208 guaranteed

-Polarity: Color band denotes cathode end

-Mounting position: Any

-Weight: 0.34 grams

11. Resistor 220 dan 10k

FEATURES
• Very low noise (- 40 dB)
• Very low voltage coefficient (5 ppm/V)
• Controlled temperature coefficient
• Flame retardant epoxy coating
• Commercial alternatives to military styles are available with higher power ratings. See appropriate catalog or web page

12. Motor DC

13. LED

 14. Lampu



Dasar Teori[KEMBALI]

1. Sensor IR

Infrared atau yang lazim dikenal dengan infra merah merupakan sinar elektromagnetik yang memiliki panjang gelombang lebih dari cahaya yang terlihat, yakni antara 700 nm dan 1 mm. Sinar infrared adalah cahaya yang tidak terlihat atau tak tertangkap mata. Apabila dilihat dengan menggunakan spektroskop cahaya maka radiasi dari sinar infrared akan terlihat pada spektrum elektromagnet dengan panjang gelombang yang berada di atas panjang gelombang cahaya merah.

2. Sensor PIR

Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.



Konfigurasi Pin :

1.     -Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *

2.   -   Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *

3.   -   Regulator 3VDC : Penstabil tegangan menjadi 3V DC

4.    -  Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND

5.     - DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).

6.   -  Output Digital : Output digital sensor

7.    -  Ground : Hubungkan dengan ground (GND)

8.   -   BISS0001 : IC Sensor PIR

9.     - Pengatur Jumper : Untuk mengatur output dari pin digital.

(*) Catatan: Pin nomor 1 dan 2 digunakan untuk melakukan kalibrasi sensor PIR dengan mengatur posisi potentiometer pada posisi label MIN atau MAX.

Berikut spesifikasi sensor PIR pada umumnya.

·        - Bentuk : Persegi

·       -  Output : Pulsa digital HIGH (3V) ketika mendeteksi pergerakan dan LOW ketika tidak ada pergerakan.

·        - Rentang Sensitivitas : Sampai dengan 6 meter sebagaimana gambar berikut

- Power Supply : 5V-12V (direkomendasikan 5VDC).

3. LDR

Light Dependent Resistor atau disingkat dengan LDR adalah jenis Resistor yang nilai hambatan atau nilai resistansinya tergantung pada intensitas cahaya yang diterimanya. Nilai Hambatan LDR akan menurun pada saat cahaya terang dan nilai Hambatannya akan menjadi tinggi jika dalam kondisi gelap. Dengan kata lain, fungsi LDR (Light Dependent Resistor) adalah untuk menghantarkan arus listrik jika menerima sejumlah intensitas cahaya (Kondisi Terang) dan menghambat arus listrik dalam kondisi gelap

Naik turunnya nilai Hambatan akan sebanding dengan jumlah cahaya yang diterimanya. Pada umumnya, Nilai Hambatan LDR akan mencapai 200 Kilo Ohm (kΩ) pada kondisi gelap dan menurun menjadi 500 Ohm (Ω) pada Kondisi Cahaya Terang.

LDR (Light Dependent Resistor) yang merupakan Komponen Elektronika peka cahaya ini sering digunakan atau diaplikasikan dalam Rangkaian Elektronika sebagai sensor pada Lampu Penerang Jalan, Lampu Kamar Tidur, Rangkaian Anti Maling, Shutter Kamera, Alarm dan lain sebagainya.

Bentuk dan Simbol LDR

Cara Mengukur LDR (Light Dependent Resistor) dengan Multimeter

Alat Ukur yang digunakan untuk mengukur nilai hambatan LDR adalah Multimeter dengan fungsi pengukuran Ohm (Ω). Agar Pengukuran LDR akurat, kita perlu membuat 2 kondisi pencahayaan yaitu pengukuran pada saat kondisi gelap dan kondisi terang. Dengan demikian kita dapat mengetahui apakah Komponen LDR tersebut masih dapat berfungsi dengan baik atau tidak.

Mengukur LDR pada Kondisi Terang

1. Atur posisi skala selektor Multimeter pada posisi Ohm
2. Hubungkan Probe Merah dan Probe Hitam Multimeter pada kedua kaki LDR (tidak ada polaritas)
3. Berikan cahaya terang pada LDR
4. Baca nilai resistansi pada Display Multimeter. Nilai Resistansi LDR pada kondisi terang akan berkisar sekitar 500 Ohm.

Mengukur LDR pada Kondisi Gelap

1. Atur posisi skala selektor Multimeter pada posisi Ohm
2. Hubungkan Probe Merah dan Probe Hitam Multimeter pada kedua kaki LDR (tidak ada polaritas)
3. Tutup bagian permukaan LDR atau pastikan LDR tidak mendapatkan cahaya
4. Baca nilai resistansi pada Display Multimeter. Nilai Resistansi LDR di kondisi gelap akan berkisar sekitar 200 KOhm.

4. Gerbang NOR 74LS02

Arti NOR adalah NOT OR atau BUKAN OR, Gerbang NOR merupakan kombinasi dari Gerbang OR dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang OR. Gerbang NOR akan menghasilkan Keluaran Logika 0 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin mendapatkan Keluaran Logika 1, maka semua Masukan (Input) harus bernilai Logika 0.

Simbol dan Tabel Kebenaran Gerbang NOR (NOR Gate)

5. Inverter 74LS04

Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1. Gerbang NOT biasanya dilambangkan dengan simbol minus (“-“) di atas Variabel Inputnya.

Simbol dan Tabel Kebenaran Gerbang NOT (NOT Gate)

6. 4556 Decoder/Demux

Secara sederhana, dapat dikatakan bahwa decoder adalah kebalikan dari encoder. Decoder adalah rangkaian kombinasi yang memiliki jalur input ‘n’ dan maksimum jalur output 2ⁿ. Salah satu dari output ini akan menjadi "Aktif Tinggi" berdasarkan kombinasi dari input yang ada ketika decoder diaktifkan.

Dengan kata lain bahwa decoder adalah rangkaian yang mampu mendeteksi kode tertentu. Output dari decoder tidak lain adalah syarat minimum dari baris variabel input ‘n’, ketika diaktifkan.

Decoder 2 ke 4

Merupakan jenis decoder yang memiliki 2 input 4 output. Kita misalkan 2 input yaitu A₁ dan A₀ dan 4 output yaitu Y₃, Y₂, Y₁ dan Y₀. Maka diagram blok decoder 2 ke 4 ditunjukkan pada gambar dibawah ini.

Salah satu dari empat output ini akan menjadi '1' untuk setiap kombinasi input saat diaktifkan, E adalah '1'. Adapaun Tabel Kebenaran dari decoder 2 ke 4 ditunjukkan pada gambar dibawah ini.

Dari tabel kebenaran diatas, kita dapat menulis fungsi Boolean untuk setiap output decoder tersebut

Y₃=E.A1.A₀

Y₂=E.A₁.A₀′

Y₁=E.A₁′.A₀

Y₀=E.A₁′.A₀′

Setiap output memiliki satu produk. Jadi, secara total ada 4 produk. Kami dapat menerapkan ke-4 produk ini dengan menggunakan empat gerbang AND yang masing-masing memiliki tiga input & dua inverter. Diagram rangkaian dari decoder 2 ke 4 ditunjukkan pada gambar dibawah.

Oleh karena itu, output dari decoder adalah "min terms" dari dua variabel input A1 & A0, ketika aktif, E adalah 1. Jika tidak diaktifkan, E adalah nol, maka semua output decoder adalah sama dengan nol.

7. J-K Flip-Flop 74ALS112

J-K Flip-flop juga merupakan pengembangan dari S-R Flip-flop dan paling banyak digunakan. J-K Flip-flop memiliki 3 terminal Input J, K dan CL (Clock). Berikut ini adalah diagram logika J-K Flip-flop.

8. Transistor 2N1711

Karakteristik dasar dari transistor ini adalah dapat bertindak sebagai isolator dan konduktor dengan mengatur pemberian tegangan yang kecil. Karakteristik transistor yang seperti ini memungkinkan transistor dapat digunakan sebagai saklar (swicthing) maupun sebagai penguat.

Dengan metode pengaturan penerapan tegangan pada basis transistor, kita bisa mengkondisikan transistor pada tiga keadaan (wilayah) yang berbeda :

• kondisi Aktif , Transistor berfungsi sebagai penguat dengan Ic = β * Ib
• Saturasi , Transistor beroperasi secara terhubung penuh sebagai saklar tertutup dengan Ic = I
• Cutt Off , Transistor dalam keadaan Off sebagai saklar terbuka dengan Ic = 0

Transistor bipolar terdiri dari dua jenis yang berbeda berdasarkan penyusunan dua buah dioda di dalamnya. Yaitu jenis PNP dan jenis NPN. Sementara konstruksi dari transistor memiliki tiga buah terminal dengan nama yang berbeda : basis (B), emitor (E) dan kolektor (C).

Prinsip dasar dari kerja transistor adalah mengendalikan laju aliran arus listrik yang mengalir melalui kaki emitor dan koleketor dengan memasukan bias tegangan kecil pada basis. Meskipun arus bias kecil namun kita bisa mengendalikan aliran arus yang besar pada kolektor dan emitor. Cara kerja transistor seperti ini layaknya sebuah kran / saklar yang mengatur aliran arus listrik.

Prinsip kerja seperti ini berlaku untuk kedua jenis transistor yang berbeda baik PNP maupun NPN. Perbedaannya terletak pada pemberian bias pada basis transistor masing masing. Dimana bias basis untuk transistor PNP adalah negatif, sementara untuk transistor NPN adalah positif.

Simbol transistor bipolar ditunjukkan pada gambar diatas. Perbedaan simbol dari keduanya terletak pada arah panah yang menunjukkan kaki emitor. Dimana untuk transistor jenis NPN, arah panah menuju keluar yang berarti aliran arus dari kolektor menuju ke emitor. Sedangkan transistor jenis PNP ditunjukkan dengan arah panah masuk ke dalam yang berarti aliran arus dari emitor menuju kolektor.

Konfigurasi Transistor Pada Rangkaian

Seperti kita ketahui, transistor memiliki tiga buah terminal yang berbeda. Sehingga terdapat tiga macam konfigurasi pemasangan transistor pada rangkaian elektronika. Dimana salah satu terminal transitor akan terhubung dengan ground atau dibumikan.

Setiap jenis konfigurasi transistor pada rangkaian tersebut mempunyai karakteristik yang berbeda terhadap respon arus yang diberikan kepadanya. Ketiga jenis konfigurasi tersebut adalah :

1. Common Base
2. Common Emitter
3. Common Collector

9. Relay

Relay adalah komponen elektronika yang berupa saklar atau switch elektrik yang dioperasikan menggunakan listrik. Relay disebut sebagai komponen electromechanical karena terdiri dari dua bagian utama yaitu coil atau elektromagnet dan kontak saklar atau mekanikal. Komponen relay menggunakan prinsip elektromagnetik sebagai penggerak kontak saklar, sehingga dengan menggunakan arus listrik yang kecil atau low power, dapat menghantarkan arus listrik yang memiliki tegangan lebih tinggi.

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

1. Electromagnet (Coil)
2. Armature
3. Switch Contact Point (Saklar)
4. Spring

Berikut ini merupakan gambar dari bagian-bagian Relay :

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

• Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
• Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

10. Dioda 1N4001

Dioda (Diode) adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

Berdasarkan Fungsi Dioda, Dioda dapat dibagi menjadi beberapa Jenis, diantaranya adalah :

• Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
• Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
• Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan
• Dioda Photo yang berfungsi sebagai sensor cahaya
• Dioda Schottky yang berfungsi sebagai Pengendali

Cara Mengukur Dioda dengan Multimeter Analog

1. Aturkan Posisi Saklar pada Posisi OHM (Ω) x1k atau x100
2. Hubungkan Probe Merah pada Terminal Katoda (tanda gelang)
3. Hubungkan Probe Hitam pada Terminal Anoda.
4. Baca hasil Pengukuran di Display Multimeter
5. Jarum pada Display Multimeter harus bergerak ke kanan
6. Balikan Probe Merah ke Terminal Anoda dan Probe Hitam pada Terminal Katoda (tanda gelang).
7. Baca hasil Pengukuran di Display Multimeter
8. Jarum harus tidak bergerak.
   **Jika Jarum bergerak, maka Dioda tersebut berkemungkinan sudah rusak.

11. Resistor 220 dan 10k

Resistor merupakan salah satu komponen yang paling sering ditemukan dalam Rangkaian Elektronika. Hampir setiap peralatan Elektronika menggunakannya. Pada dasarnya Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.

Fungsi-fungsi Resistor di dalam Rangkaian Elektronika diantaranya adalah sebagai berikut :

• Sebagai Pembatas Arus listrik
• Sebagai Pengatur Arus listrik
• Sebagai Pembagi Tegangan listrik
• Sebagai Penurun Tegangan listrik

 Untuk menghitung nilai resistansi resistor:

• Untuk resistor 4 gelang warna, warna 1, 2, dan 3 dituliskan langsung nilainya. Warna 4 adalah toleransi.
• Untuk resistor 5 gelang warna, warna 1, 2, 3, dan 4 dituliskan langsung nilainya. Warna 5 adalah toleransi.

12. Motor DC

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

13. LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Cara Kerja LED (Light Emitting Diode)

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah Energi Listrik menjadi Energi Cahaya.

Cara Mengetahui Polaritas LED



Untuk mengetahui polaritas terminal Anoda (+) dan Katoda (-) pada LED. Kita dapat melihatnya secara fisik berdasarkan gambar diatas. Ciri-ciri Terminal Anoda pada LED adalah kaki yang lebih panjang dan juga Lead Frame yang lebih kecil. Sedangkan ciri-ciri Terminal Katoda adalah Kaki yang lebih pendek dengan Lead Frame yang besar serta terletak di sisi yang Flat.

Warna-warna LED (Light Emitting Diode)

Saat ini, LED telah memiliki beranekaragam warna, diantaranya seperti warna merah, kuning, biru, putih, hijau, jingga dan infra merah. Keanekaragaman Warna pada LED tersebut tergantung pada wavelength (panjang gelombang) dan senyawa semikonduktor yang dipergunakannya.



14. Lampu

Lampu merupakan sebuah peranti yang mengubah energi listrik menjadi energi cahaya.

Percobaan[KEMBALI]

Langkah Percobaan

1. Siapkan alat dan bahan
2. Perhatikan spesifikasi dari masing-masing alat dan bahan
3. Rangkai alat dan bahan tersebut seperti pada gambar di bawah
4. Uji coba rangkaian

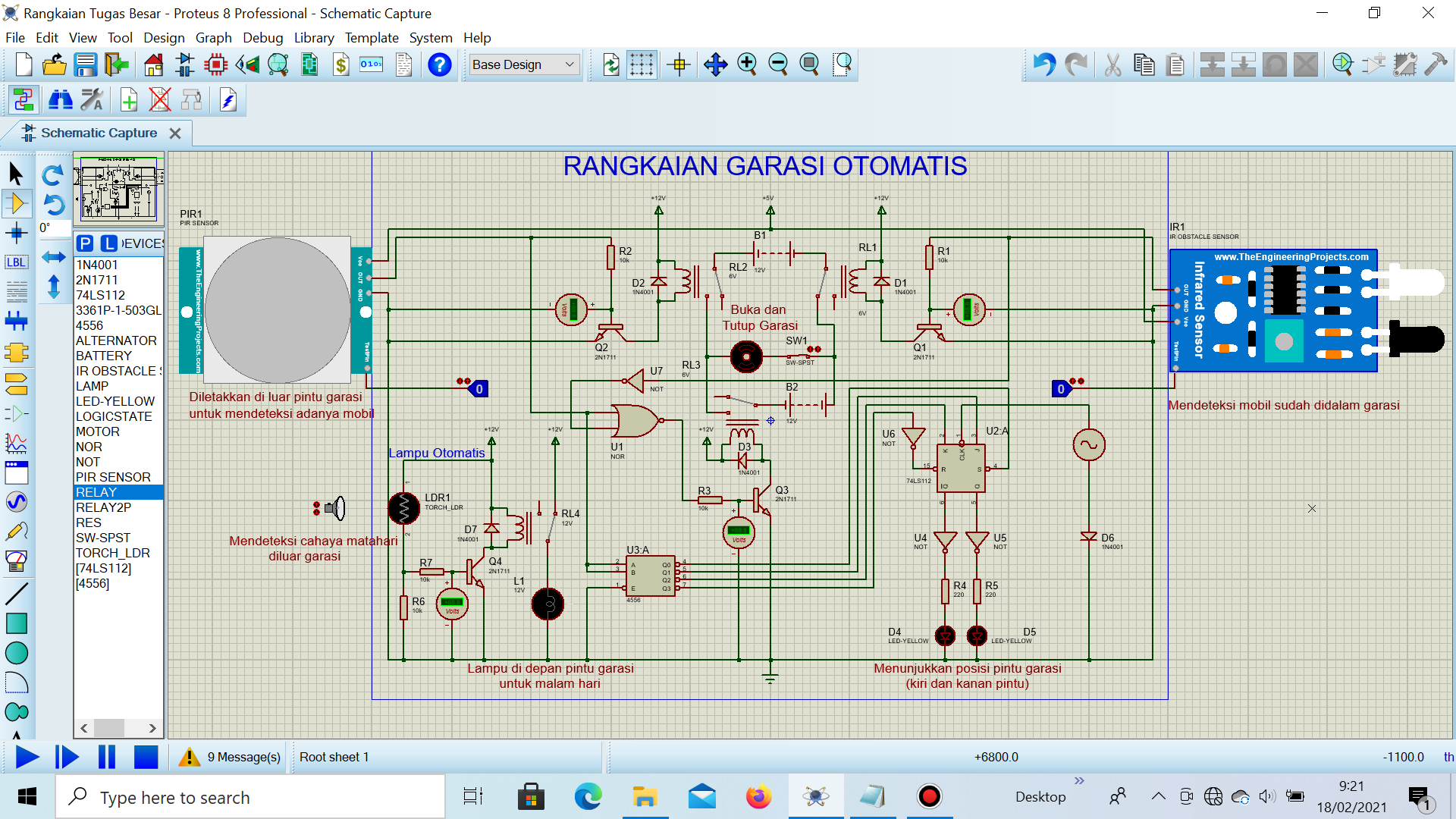

Gambar Rangkaian

Cara kerja:

Saat memasukkan mobil ke garasi, sensor PIR yang pertama kali mendeteksi adanya mobil sehingga tegangan outputnya masuk ke kaki basis Q2>0.7V. Q2 aktif, arus mengalir melewati RL2 sehingga menghasilkan medan magnet yang cukup untuk menarik saklar ke kiri. Motor terhubung dengan sumber arus B1 dan membuka pintu garasi. Switch dapat digunakan untuk menahan pintu garasi tetap terbuka. Saat mobil masuk, sensor IR mendeteksi gerak mobil, tegangan outputnya masuk ke kaki basis Q1>0.7V. Q1 aktif, arus mengalir melewati RL1 sehingga menghasilkan medan magnet yang cukup untuk menarik saklar ke kanan. Sensor PIR kembali berlogika "0" (Sumber arus B1 akan terputus) dan sensor IR akan berlogika "1", keduanya diinputkan ke gerbang NOR, dimana pada input dari sensor IR diberi sebuah inverter (logika "1" menjadi "0"). Saat ini, output NOR akan berlogika "1" dan akan menghasilkan tegangan untuk mengaktifkan transistor Q3. Transistor Q3 aktif, arus mengalir melewati RL3 dan menghasilkan medan magnet untuk menarik saklar ke kiri. Motor akan terhubung dengan sumber arus B2. Motor akan aktif untuk menutup pintu garasi.

Lampu flip-flop akan aktif saat sensor PIR mendeteksi mobil. Kaki A dan B pada U3 (Decoder/Demux) akan berlogika "1" (karena terhubung dengan Vout dari sensor PIR). Kaki E yang terhubung ke ground akan berlogika "0". Output U3 secara berurutan dari Q0 sampai Q3 adalah 1,1,1,0. Dan keempat Output tersebut terhubung ke U2(JK Flip-Flop). Output Q0 masuk ke kaki Set U2, Q1 ke kaki J, Q2 ke kaki K, dan Q3 ke U4(NOT) sehingga logika "0" diubah menjadi logika "1" dan masuk ke kaki Reset. LED akan menyala secara bergantian. Sedangkan saat tidak ada mobil dideteksi, kaki A dan B pada U3 akan berlogika "0" karena terhubung dengan ground. Sehingga output Q3 secara berurutan adalah 0,1,1,1. Kaki Set akan berlogika "0" dan kaki Reset juga akan berlogika "0", sehingga LED tidak menyala.

Saat malam hari, LDR tidak mendeteksi cahaya, sehingga tahanan dalamnya semakin besar. Arus dari sumber akan semakin kecil sehingga tegangan basis pada transistor Q4<0.7V. Transistor Q4 tidak aktif, sehingga tidak ada arus pada RL4 dan tidak mengahsilkan medan magnet. Saklar terhubung dengan sumber arus dan menyalakan lampu. Sedangkan saat siang hari, ketika cahaya matahari dideteksi oleh LDR, tahanan dalamnya kecil. Arus yang mengalir besar, sehingga tegangan pada kaki basis Q4>0.7V. Q4 aktif, arus mengalir melewati RL4 dan menghasilkan medan magnet untuk menarik saklar ke kiri, sehingga lampu terputus dari sumber arus.
