2. Alat dan bahan[Kembali]
1. JK flip flop ( 74112 )
2. D flip flop ( 7474 )
3. switch SPDT
4. LED
5. Ground

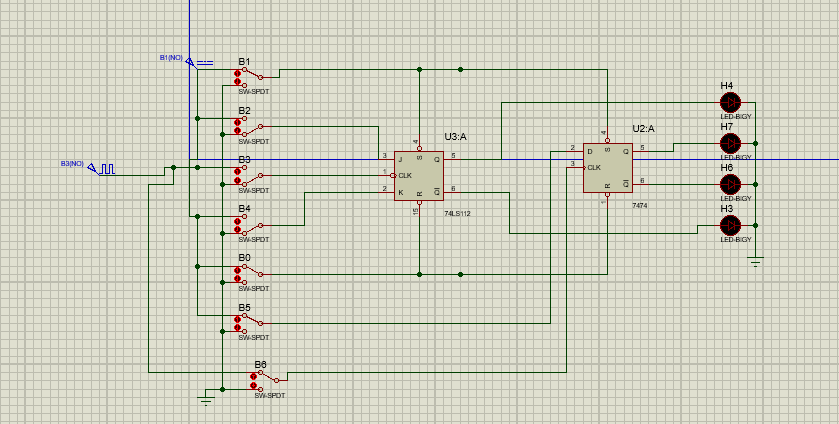

3. Rangkaian Simulasi[Kembali]
4. Prinsip Kerja[Kembali]
B6 = clock d flip-flop
B5 = D
B4 = K
B3 = clock JK flipflop
B2 = J
B1 = S
B0 = R
Saat B1 bernilai 1 sedangkan B0 bernilai 0, pada jk flipflip input Q akan bernilai 0 dan input Q' bernilai 1, sedangkan pada d flipflop input Q akan berlogika 0 dan Q' akan berlogika 1 saat kedua clock aktif tinggi.
Saat B1 bernilai 0 sedangkan B0 bernilai 1, pada jk flipflip input Q akan bernilai 1 dan input Q' bernilai 0, sedangkan pada d flipflop input Q akan berlogika 1 dan Q' akan berlogika 0 saat kedua clock aktif tinggi.
Saat B1 bernilai 0 sedangkan B0 bernilai 0, pada jk flipflip input Q akan bernilai 1 dan input Q' bernilai 1, sedangkan pada d flipflop input Q akan berlogika 1 dan Q' akan berlogika 1 saat kedua clock aktif tinggi.
Saat B1 bernilai 1 sedangkan B0 bernilai 1, B6 bernilai 0, B5 bernilai 0, B4 bernilai 0, kedua clock aktif tinggi, B2 bernilai 0.Pada jk flipflip input Q akan bernilai 0 dan input Q' bernilai 1, sedangkan pada d flipflop input Q akan berlogika 0 dan Q' akan berlogika 1.
Saat B1 bernilai 1 sedangkan B0 bernilai 1, B6 bernilai 1, B5 bernilai 1, B4 bernilai 1, kedua clock aktif tinggi, B2 bernilai 0.Pada jk flipflip input Q akan bernilai 0 dan input Q' bernilai 1, sedangkan pada d flipflop input Q akan berlogika 1 dan Q' akan berlogika 0.
Saat B1 bernilai 1 sedangkan B0 bernilai 1, B6 bernilai 0, B4 bernilai 0, kedua clock aktif tinggi, B2 bernilai 1.Pada jk flipflip input Q akan bernilai 1 dan input Q' bernilai 0, sedangkan pada d flipflop input Q akan berlogika 0 dan Q' akan berlogika 1.
Saat B1 bernilai 1 sedangkan B0 bernilai 1, B4 bernilai 1, kedua clock aktif tinggi, B2 bernilai 1.Pada jk flipflip input Q akan bernilai 0 dan input Q' bernilai 1, sedangkan pada d flipflop outputnya tidak ada.
bernilai 1 = led menyala
bernilai 0 = led mati
5. Video Praktikum[Kembali]
Percobaan 2
1. Bagaimana jika B0 dan B1 sama sama diberi logika 0, apa yang terjadi pada
rangkaian?
Dengan mengubah B1 dengan logika 0. Maka pin set dan reset kedua flip flop akan
masuk pada kondisi prohibited/terlarang. Sehingga output dari kedua kaki q dan q’ akan
sama pada kedua flip flop. Yaitu berada pada kondisi HIGH(1)
2. Bagaimana jika B3 diputuskan/tidak dibubungkan pada rangkaian apa yang terjadi
pada rangkaian?
Dengan memutukan B3 yaitu clock pada D flip flop. Maka clock pada j-k flip flop
akan pada kondisi float/mengambang. Dan pada rangkaian tidak akan berjalan pada
mode sinkron dan hanya dapat digunakan pada mode asinkron. Karena clock pada
rangkaian tersebut berfungsi untuk mengubah nilai dari setiap input d yang diberikan.
3. Jelaskan apa yang dimaksud kondisi toggle, kondisi not change, dan kondisi terlarang
pada flip flop
Flip flop pada kondisi toggle adalah output dari flip flop tersebut akan berlawanan
dari nilai output sebelumnya. Misalkan nilai q sebelumnya adalah 1 maka jika pada
kondisi toggle maka nilai output q akan menjadi 0. Begitu juga untuk q’
Flip flop pada kondisi not change adalah nilai output dari flip flop tersebut tidak
berubah dari nilai sebelumnya. Misalkan nilai q sebelumnya adalah 1 maka jika pada
kondisi not change maka nilai output q akan menjadi 1. Begitu juga untuk q’
Flip flop pada kondisi terlarang adalah ketika kedua output q dan q’ pada flip flop
tersebut bernilai sama. Hal ini harus dihindari karena q dan q’ nilainya harus selalu
berbeda pada setiap input yang berbeda
